Правила по установке пандусов по нормам СНиП и ГОСТ: размеры, конструкция, монтаж

Пандусы — это специальные дорожки, которые служат для соединения поверхностей разной высоты. Они предназначены для облегчения подъёма и спуска людей в инвалидных креслах и перемещения детских колясок. Их располагают под небольшим углом к основной горизонтальной площадке, чтобы движение как вверх, так и вниз, было достаточно комфортным.

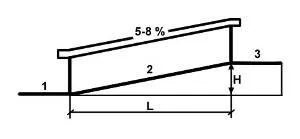

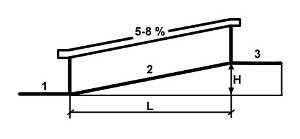

Конструктивно пандус состоит из трёх частей:

1. — горизонтальная зона в нижней части;
2. — наклонная аппарель;
3. — горизонтальная зона в верхней части.

Рампы для инвалидов часто устанавливаются на различных объектах общественного пользования (подземные переходы, больницы, магазины) и в жилых домах. Причём это касается не только возводимых зданий, но и существующих построек. Действующие строительные стандарты предусматривают принципы «универсального проекта» и «разумного приспособления» ­— то есть гарантируют инвалидам равные условия жизнедеятельности с другими гражданами.

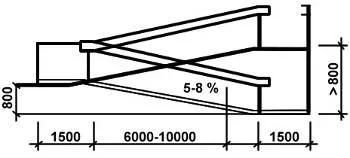

Установка пандусов проводится согласно определённым правилам (ГОСТ и СНиП). Так, угол наклона рампы, дублирующей лестницу, не может быть более 5% при длине марша в пределах 9 метров. Если протяжённость лестницы превышает это расстояние, то в конструкции обязательно наличие горизонтальной поверхности длиной от 1,5 метров через каждые 8-9 метров спуска. Уклон винтовых пандусов может достигать 8% при подъёме на высоту до полуметра. Однако если разность высот более 0,8 метра, то максимальный угол наклона должен быть равен 5%.

Помимо правил, касающихся величины уклона, протяжённости и высоты подъёма, есть требования, которые оговаривают размеры горизонтальных площадок с обеих сторон наклонной поверхности.

Они нужны, чтобы обеспечивать удобный подъезд и спуск инвалидного кресла или коляски.

Габариты площадок должны быть достаточными для разворота и стабильного размещения коляски. Если начало или конец наклонной дорожки расположены слишком близко от какого-либо препятствия, то пользование ею будет затруднено. Рекомендуемые минимальные размеры свободных зон 1,5×1,5 метра.

На удобство использования пандуса влияет также и его конструкция. Например, ступени на входах в здания нередко оборудуют металлическими швеллерами. Даже если их длина и уклон соответствуют нормам, люди в инвалидных креслах будут не в состоянии ими воспользоваться. Причина в том, что передние колёса кресел некоторых моделей не находятся в одной плоскости с задними. Передние колёса монтируют ближе к продольной оси, в то время как задние располагаются гораздо шире. Таким образом, по пандусу из двух швеллеров можно катить только детскую коляску. Для специальных инвалидных кресел необходимы широкие цельные аппарели.

Ширина пандусов по СНиП

Ширина пандусов — параметр, который закладывается на стадии проектирования конструкции. Минимально допустимое значение, указанное в СНиП о доступности зданий для маломобильных групп населения — 90 см. Этой ширины достаточно для движения одного инвалидного кресла при наличии поручней по обеим сторонам дорожки. Уклон поверхности не может превышать 8%.

Для примера изображен пандус с шириной в свету 1000 мм. Однако, определяется она разными способами. Расстояние между ограждающими бортиками — 1000 мм, а между поручнями — 960 мм. Полный габарит при этом составляет 1000 мм.

Если требуется дорожка для одновременного проезда в обе стороны, то она должна быть не уже 1,8 м. При этом инвалид может пользоваться поручнем только с одной стороны, поэтому допустимый уклон поверхности составляет 5-6%. В случае если ширина пандусов превышает 2 метра, рекомендуется размещать поручни как по бокам, так и в центре дорожки.

Ограждающий бортик

Ограждающий бортик — это необходимый элемент пандуса, который предотвращает соскальзывание колёс во время подъёма и спуска. Бортик располагается на всей протяжённости дорожки с внешней стороны. Минимально допустимая высота, которая указана в действующих строительных нормативах, составляет 50 мм.

Данный элемент может являться дополнением к конструкции. В этом случае используют металлические полосы или трубы небольшого диаметра, которые монтируют на высоте 50-70 мм от основной поверхности.

На рисунке изображён поперечный разрез пандуса с ограждающим бортиком, когда ни одна из сторон не граничит со стеной.

Установка бортиков

Установка бортиков необходима, если дорожка для проезда инвалидного кресла не оборудована ими изначально. Продольные борта значительно повышают безопасность пользования пандусом как съёмного, так и несъёмного типа.

Установка бортиков обычно заключается в приваривании металлического профиля (полоса, пруток, круглая труба) к ограждающим стойкам на небольшом расстоянии от полотна пандуса.

Второй вариант монтажа — крепление квадратной или прямоугольной стальной трубы непосредственно на опорной поверхности при помощи болтов. В этом случае нужно убедиться, что высота трубы соответствует нормам. Оба варианта подходят как для бетонных, так и для металлических пандусов. Конкретный способ следует выбирать исходя из удобства проведения работ.

Проектирование лестничной площадки с аппарелью для инвалидных кресел предполагает увеличение площади свободной зоны в соответствии со взаимным расположением дверей и пандуса.

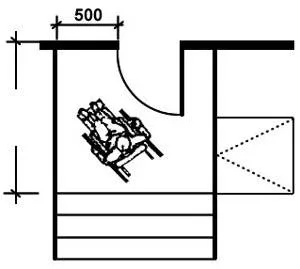

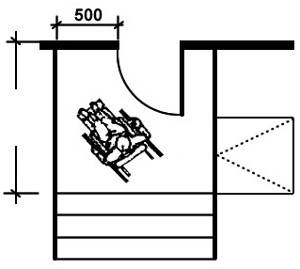

В качестве примера, на схеме изображён пандус, примыкающий к боковой, относительно входа, стене. Чтобы проехать дальше, человеку в коляске нужно первым делом обогнуть дверь. Для облегчения данного манёвра глубину площадки необходимо увеличить на 30-50 сантиметров. Желательно, чтобы направление открывания двери было противоположно положению пандуса. Это гарантирует инвалиду лёгкий и удобный проезд.
